Los portamanguetas y las manguetas de dirección desempeñan un papel decisivo en el confort de marcha y la seguridad de un vehículo. En los últimos años, estos componentes del chasis se han vuelto notablemente más complejos, evolucionando desde piezas estructurales pasivas hasta módulos funcionales altamente integrados y diseñados con ingeniería de precisión. Ante la gran variedad de diseños de componentes utilizados en toda la industria, MAPAL ofrece soluciones de mecanizado eficientes y adaptadas a cada necesidad como socio tecnológico en el arranque de viruta.

Dependiendo del eje y del concepto del vehículo, los portamanguetas y las manguetas de dirección desempeñan funciones clave en el guiado de las ruedas, la transmisión de fuerzas y la cinemática de la dirección. Al tratarse de componentes críticos para la seguridad, deben soportar elevadas cargas sobre las ruedas y, al mismo tiempo, cumplir con los requisitos mecánicos y cinemáticos más exigentes. Se utiliza una amplia gama de variantes de componentes en función del fabricante, el sistema de dirección, la clase de vehículo y el espacio de instalación.

Los materiales utilizados también varían considerablemente. La fundición sigue siendo la opción más rentable, sobre todo en los vehículos de gama baja, donde se requieren grandes volúmenes de producción. Las soluciones de mecanizado de MAPAL están diseñadas específicamente para hacer frente a lo abrasivo de este material.

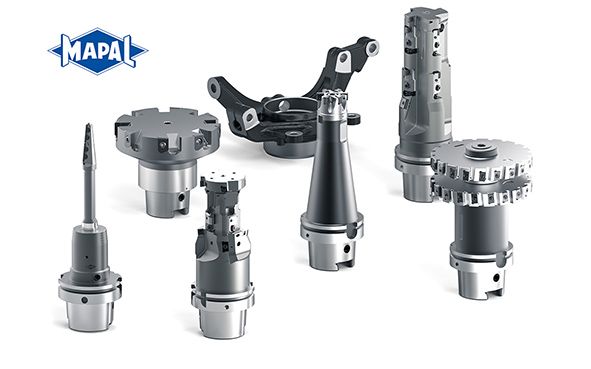

MAPAL desarrolla soluciones de mecanizado para trabajar de forma eficiente con portamanguetas y manguetas de dirección fundidos. Estas soluciones se adaptan a las propiedades del material, la geometría del componente y las condiciones de producción.  @MAPAL

Impulsados por unos requisitos de eficiencia cada vez más exigentes y por la creciente tendencia hacia el diseño ligero, reforzada aún más por el avance de la electromovilidad, estos componentes se fabrican cada vez más en aluminio. Al mismo tiempo, se está produciendo una transición del aluminio fundido a presión al aluminio forjado, que ofrece una mayor capacidad de carga y una vida útil más prolongada. Esta evolución plantea nuevos desafíos para el mecanizado. El aluminio forjado contiene menos silicio, lo que dificulta la rotura de la viruta y aumenta la tendencia del material a adherirse al filo de corte.

La mangueta de dirección se convierte en un módulo funcional

Estos componentes han evolucionado considerablemente y presentan diseños cada vez más sofisticados. Mientras que anteriormente el brazo de dirección se fijaba directamente al componente mediante tornillos, los diseños actuales incorporan alojamientos adicionales para los cojinetes. Para garantizar un montaje a presión fiable de estos cojinetes, son necesarias tolerancias estrechas y una elevada calidad superficial. Actualmente, la mangueta de dirección incorpora puntos de montaje para la pinza de freno, el buje de la rueda, el brazo de suspensión y el sistema ABS. Como módulo funcional, contribuye a mejorar la eficiencia y la dinámica de conducción, al tiempo que facilita la integración de sensores adicionales, por ejemplo, para las funciones de la conducción autónoma.

A medida que aumenta la integración funcional, también lo hacen las exigencias de las soluciones de mecanizado. Los elevados requisitos de precisión y los estrechos rangos de tolerancia influyen directamente en el confort de marcha, la reducción del ruido y la vida útil de los cojinetes. Para alcanzar la máxima precisión y minimizar los errores derivados de los diferentes amarres de la pieza, las manguetas de dirección y los portamanguetas se mecanizan cada vez más en una sola atada y en máquinas multihusillo. Dependiendo de la variante del componente, los volúmenes de producción anuales pueden superar las 500.000 unidades.

Para las principales operaciones de mecanizado, MAPAL ofrece diferentes conceptos adaptados a medida de los requisitos específicos de cada cliente. Los siguientes ejemplos muestran estas soluciones aplicadas al mecanizado de manguetas de dirección de aluminio. De este modo, el especialista en herramientas puede responder tanto a la gran diversidad de diseños empleados por los fabricantes de vehículos como a las diferencias en la calidad de las piezas en bruto y en las condiciones de amarre.

El foco en el diámetro del alojamiento del cojinete principal

MAPAL ha desarrollado una amplia gama de soluciones de herramientas para el mecanizado del alojamiento del cojinete principal. Gracias a su experiencia como socio tecnológico, la empresa conoce en profundidad las necesidades y requisitos específicos de sus clientes, lo que le permite seleccionar la estrategia de mecanizado más adecuada y adaptarla a las condiciones particulares de cada entorno de producción.

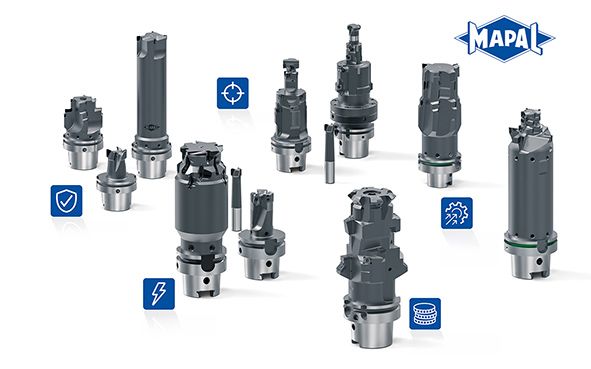

Para el mecanizado del alojamiento del cojinete principal en manguetas de dirección de aluminio, MAPAL ofrece diferentes conceptos de mecanizado adaptados a cada aplicación. Las opciones van desde procesos multietapa hasta soluciones en una sola pasada, en función del estado de la pieza en bruto, las condiciones de amarre y los requisitos de tolerancia.  ©MAPAL

Dependiendo del proceso de fundición y de la geometría del componente. El agujero puede estar completamente cerrado, presentar una geometría próxima a la final, con una demasía radial de hasta 4 mm o, en el mejor de los casos, venir ya prefundido. Consecuencia de esto es necesario eliminar una gran cantidad de material en las primeras etapas del mecanizado. MAPAL utiliza herramientas de fresado con PCD, estas herramientas permiten reducir rápidamente la demasía y aproximar el alojamiento a su geometría final. En función de la geometría del alojamiento, se pueden utilizar diferentes estrategias de mecanizado, como son herramientas de fresado, fresas que permiten el taladrado o herramientas de mandrinado con forma de gancho para permitir el mandrinado inverso. En la operación de acabado, los requisitos de tolerancia pueden llegar hasta IT6

Cuando el mecanizado se realiza en dos atadas y las condiciones de amarre son críticas o inestables, MAPAL emplea un concepto de mecanizado en tres etapas para manguetas de dirección de aluminio. En la primera etapa, una fresa de PCD realiza el desbaste por ambos lados. A continuación, dos herramientas de mandrinar de PCD se encargan del acabado del diámetro.

Siempre que sea posible realizar el fresado por interpolación, MAPAL ofrece una solución de mecanizado que permite trabajar con parámetros de corte más elevados. La fresa OptiMill-Diamond-SPM, equipada con filos de corte de PCD soldados, demuestra sus ventajas en esta aplicación. Gracias a su geometría de corte altamente positiva y a sus espacios para viruta optimizados, permite reducir las fuerzas de corte hasta un 15 % en comparación con las fresas de PCD convencionales. Los filos de corte de PCD, perfectamente integrados en el cuerpo de la herramienta, garantizan una elevada estabilidad durante el mecanizado. Como alternativa con plaquitas intercambiables, MAPAL ofrece la fresa NeoMill-Alu-QBig, desarrollada para el mecanizado de aluminio en grandes volúmenes de producción. Está diseñada para trabajar a altas velocidades de corte y cuenta con un cuerpo de herramienta cuidadosamente equilibrado, lo que permite alcanzar un rendimiento elevado y un mecanizado estable. En la última etapa del proceso, una herramienta de fresado de PCD especialmente diseñada mecaniza el contorno completo del alojamiento del cojinete principal.

Cuando se requieren las tolerancias más exigentes, MAPAL combina la fresa OptiMill-Diamond-SPM para el desbaste y una herramienta con plaquitas intercambiables escalonada para el semiacabado. El mecanizado final se realiza con una herramienta de mandrinar de precisión equipada con el sistema EasyAdjust. En este sistema, el destalonado del filo de corte ya está integrado en el cartucho que aloja la plaquita, por lo que no es necesario realizar un ajuste independiente. El diámetro puede regularse con gran precisión y sensibilidad, lo que permite obtener resultados de mecanizado altamente precisos.

MAPAL también ofrece soluciones de mecanizado en una sola pasada para manguetas de dirección de aluminio con el alojamiento del cojinete principal ya prefundido. Las herramientas de PCD que combinan operaciones de fresado y fresado-taladrado ofrecen una elevada eficiencia, especialmente en aplicaciones con condiciones de amarre muy estables. Estas condiciones permiten mecanizar todo el contorno mediante fresado en una sola operación. Para los clientes que buscan una alternativa a las herramientas con filos de PCD soldados y no necesitan una herramienta ajustable, MAPAL ofrece una solución con plaquitas intercambiables. La fresa tangencial es un concepto de herramienta avanzado que combina el mayor número posible de operaciones de mecanizado en una sola herramienta.

Mantener la rueda en su trayectoria

Junto con el alojamiento del cojinete principal, la conexión del brazo de dirección es otro elemento crítico de la mangueta de dirección al que MAPAL presta especial atención. Esta zona constituye la interfaz central entre la mangueta de dirección y el chasis. Para garantizar un guiado preciso de la rueda, los componentes conectados deben cumplir unos requisitos muy exigentes. Se requieren tolerancias dimensionales de hasta IT6, así como estrictas tolerancias de forma y posición y una elevada calidad superficial. MAPAL diseña las herramientas en función de estos requisitos, adaptándolos específicamente a las necesidades de cada aplicación. Por lo general, el proceso requiere dos herramientas, aunque, en condiciones adecuadas, también son posibles soluciones de mecanizado en una sola operación.

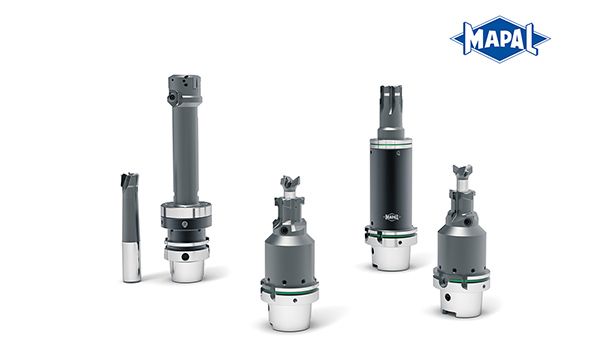

MAPAL MAPAL desarrolla soluciones de mecanizado para la conexión del brazo de dirección. Para ello, parte de conceptos de mecanizado ya probados y los adapta a los requisitos específicos de cada aplicación.  ©MAPAL

El mecanizado en desbaste se realiza a partir de material macizo. Además, las orejetas de la conexión del brazo de dirección suelen quedar sin apoyo durante el amarre de la pieza. Por este motivo, es fundamental mantener bajas las fuerzas de corte durante el desbaste. Para ello, MAPAL apuesta de nuevo por las ventajas de la fresa OptiMill-Diamond-SPM. Esta herramienta mecaniza los alojamientos mediante interpolación helicoidal, minimizando las fuerzas de corte y evitando la deformación del componente. Dado que a menudo se utilizan velocidades de avance elevadas y estrategias de penetración helicoidal agresivas, en la práctica se puede generar un calor significativo, especialmente cuando se aplica lubricación mínimizada (MQL). Esto puede provocar un recrecimiento de los filos en la herramienta de corte. Cualquier deformación resultante en el alojamiento podría hacerse visible únicamente después de que el componente terminado se haya enfriado. Basándose en una amplia experiencia en procesos y en una visión holística de la conexión del brazo de dirección, MAPAL trabaja en estrecha colaboración con los clientes para desarrollar el proceso óptimo, maximizando la productividad y evitando al mismo tiempo estos efectos no deseados.

Durante el mecanizado de acabado, el diseño del utillaje puede requerir herramientas con longitudes de voladizo de hasta 300 mm. Con herramientas de esta longitud, el acoplamiento del husillo puede generar un momento de vuelco que impide que el diámetro ajustado de la herramienta se transfiera con precisión al componente. Para garantizar el cumplimiento de los exigentes requisitos de tolerancia bajo estas condiciones, MAPAL confía una vez más en el sistema EasyAdjust. El práctico diseño del cartucho permite ajustar el diámetro de la herramienta con precisión micrométrica mediante un único tornillo de regulación. Por tanto, las correcciones de diámetro se pueden realizar de forma rápida y eficiente, lo que ayuda a mantener la capacidad del proceso y los requisitos de calidad. Para aplicaciones con requisitos de precisión menos exigentes, MAPAL ofrece como alternativa una herramienta de mandrinado de PCD con filos soldados para el acabado.

Precisión en la interfaz del cubo de rueda

El mecanizado del alojamiento del perno es fundamental para la unión entre la mangueta de dirección y el cubo de rueda. La fresa de punta esférica de PCD de MAPAL garantiza la precisión del contorno, la calidad superficial y la fiabilidad del proceso.  ©MAPAL

Otra operación de mecanizado crítica para el funcionamiento del componente es el mecanizado del orificio para el perno, que establece la conexión para la transmisión de fuerzas entre la mangueta de dirección y el cubo de rueda. Esta característica requiere una elevada precisión geométrica. Para mecanizarla, el componente debe colocarse en una posición determinada que permita el acceso de la herramienta. Debido a esta posición inclinada, pueden generarse fuerzas de deflexión considerables que provocan vibraciones en la fresa de punta esférica de PCD. Esto puede dar lugar a un nivel elevado de ruido durante el mecanizado, una calidad superficial deficiente, una precisión geométrica insuficiente y una reducción de la vida útil de la herramienta.

Incluso en estas exigentes condiciones de mecanizado, MAPAL garantiza un proceso estable y fiable gracias a un diseño de herramienta optimizado. La disposición precisa de los filos de corte y su geometría adaptada a cada aplicación reducen eficazmente las vibraciones. Al mismo tiempo, permiten mantener un elevado rendimiento de mecanizado.

Experiencia llave en mano para componentes exigentes

El mecanizado de manguetas de dirección requiere una amplia experiencia en procesos y aplicaciones, así como soluciones de mecanizado adaptadas a las necesidades específicas de cada cliente. En este contexto, los proyectos llave en mano cobran cada vez mayor importancia. MAPAL ha convertido este ámbito en un área estratégica, integrando en un único proyecto todas las etapas necesarias: desde la definición del proceso, la ingeniería, el suministro de utillajes y herramientas hasta la programación y la puesta en marcha.

 De este modo, MAPAL, como socio tecnológico, ayuda a sus clientes a implementar incluso las operaciones de mecanizado más exigentes con la máxima fiabilidad y eficiencia del proceso.
