• 28 de febrero de 2025

Los portaherramientas hidráulicos de la serie UNIQ de MAPAL destacan no solo por su calidad y funcionalidad de alto nivel, sino también por su diseño innovador, que ha sido galardonado en múltiples ocasiones. Tras recibir el IF Design Award en 2020 y el Good Design Award en 2021, la empresa alemana MAPAL, con sede en Aalen, ha sido distinguida en 2024 con el Green Design Award, un reconocimiento a su compromiso con la sostenibilidad.

En 2020, el fabricante de herramientas de precisión y socio tecnológico MAPAL llevó a cabo una revisión integral de sus portaherramientas hidráulicos, con el objetivo de optimizar su eficiencia y durabilidad en el uso diario. La nueva gama debía presentar un diseño uniforme que garantizara la máxima estabilidad con un aprovechamiento óptimo de los recursos.

Para lograrlo, los gerentes de producto de MAPAL trabajaron en colaboración con la agencia de diseño Ottenwaelder y Ottenwaelder, con sede en Schwaebisch Gmuend. Juntos, desarrollaron un concepto innovador para la familia de productos. Con el propósito de resaltar la singularidad de los portaherramientas rediseñados, se eligió el nombre UNIQ, inspirado en la palabra inglesa "unique".

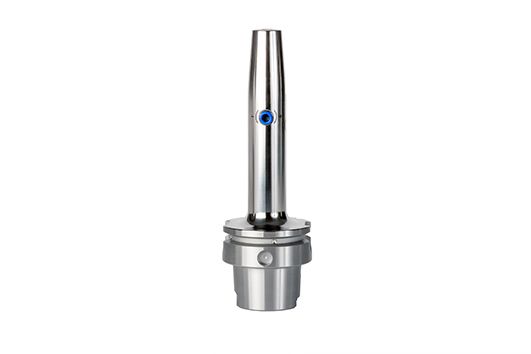

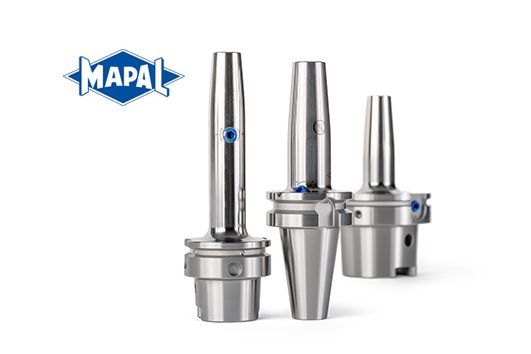

Las series de portaherramientas hidráulicos UNIQ Mill Chuck y UNIQ DReaM Chuck reflejan el compromiso de MAPAL con la calidad y el rendimiento, logrando una perfecta combinación entre funcionalidad y geometría optimizada. Gracias a un innovador proceso de pulido desarrollado para la serie UNIQ, la superficie de alto brillo de los portaherramientas ofrece una mayor resistencia a la suciedad y la corrosión. Además, MAPAL ha puesto un fuerte énfasis en la fiabilidad del proceso, incorporando detalles como el tornillo de accionamiento en color azul, que facilita su identificación, así como marcas diseñadas específicamente para proporcionar instrucciones de manejo. "Los portaherramientas de MAPAL poseen un lenguaje de diseño claramente distintivo", afirma Petra Kurz-Ottenwaelder, directora general de la agencia de diseño Ottenwaelder y Ottenwaelder.

Tras completar su desarrollo, los primeros portaherramientas hidráulicos UNIQ fueron presentados por la agencia de diseño al prestigioso IF Design Award en 2020, donde fueron galardonados. Este reconocimiento fue seguido por el Good Design Award en 2021 y, más recientemente, a finales de 2024, por el Green Design Award, un premio que destaca su enfoque en la sostenibilidad.

"Nos enorgullece haber recibido múltiples premios de prestigio internacional con UNIQ", afirma Tobias Bayerle. El desarrollo de esta serie demuestra que no solo la funcionalidad es clave, sino que el diseño también puede aportar un valor añadido a los clientes. "Si logras impresionar tanto por el rendimiento como por el diseño, entonces has hecho muchas cosas bien", concluye.

Para Tobias Bayerle, lo más importante no son solo los reconocimientos, sino la excelente acogida que han tenido los portaherramientas UNIQ entre clientes actuales y nuevos desde su lanzamiento. "Desde la introducción de la serie UNIQ, hemos experimentado un crecimiento exponencial y sostenido en esta área", afirma.

El Green Good Design Award reconoce el enfoque sostenible de MAPAL

El más reciente reconocimiento para MAPAL y la agencia de diseño Ottenwälder y Ottenwälder, con sede en Gmuend, es el prestigioso Green Good Design Award. Otorgado anualmente por el Museo de Arquitectura y Diseño del Ateneo de Chicago. Este premio destaca a empresas y profesionales que priorizan la sostenibilidad en el diseño. En esta ocasión, ambas compañías fueron galardonadas por el innovador diseño de los portaherramientas hidráulicos UNIQ.

Lo que hace que la serie UNIQ sea especialmente sostenible

Uno de los aspectos clave que hacen de la serie UNIQ una opción especialmente sostenible es su capacidad de reacondicionamiento. Durante el mantenimiento, basta con rellenar el aceite hidráulico para que el portaherramientas recupere su estado óptimo y continúe en uso, prolongando significativamente su vida útil. Además, los portaherramientas hidráulicos UNIQ pueden soportar hasta 15.000 ciclos de sujeción, una cifra muy superior al promedio de los modelos con ajuste por contracción.

Los portaherramientas de ajuste por contracción requieren un alto consumo energético, alcanzando hasta 12.000 kilovatios hora y generando 3,6 toneladas de CO₂ al año. En contraste, el uso de los portaherramientas hidráulicos UNIQ elimina este gasto energético, contribuyendo a una producción más eficiente y sostenible.

Además de su eficiencia energética, los portaherramientas hidráulicos UNIQ permiten un cambio mucho más rápido en comparación con los de ajuste por contracción. Mientras que estos últimos requieren entre cuatro y seis minutos adicionales por cambio, el uso de UNIQ optimiza el tiempo de producción, mejorando la eficiencia operativa a largo plazo.

Los portaherramientas hidráulicos también ofrecen una mayor seguridad en su manejo. A diferencia de los portaherramientas térmicos, que suelen provocar quemaduras en los dedos de los operarios durante las jornadas laborales, los portaherramientas hidráulicos eliminan por completo el riesgo de quemaduras, garantizando una experiencia de trabajo más segura.

Portaherramientas de fresado UNIQ: Fiable, dinámico y ágil

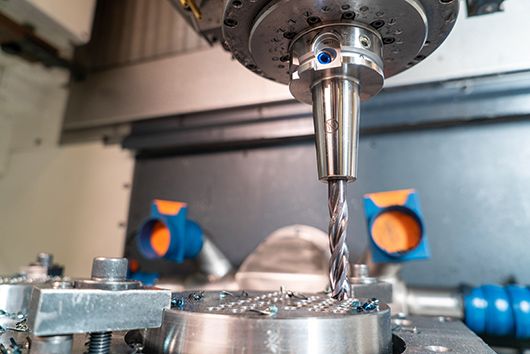

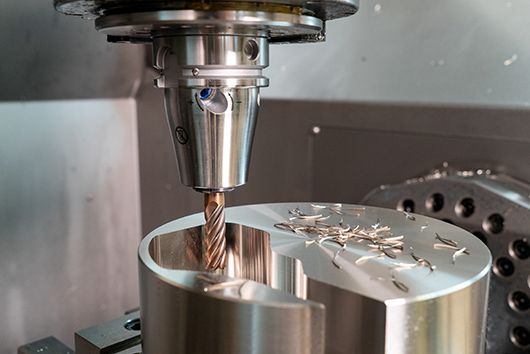

El portaherramientas de fresado UNIQ está especialmente diseñado para sujetar herramientas de fresado con mangos HA. Su alta resistencia a temperaturas de hasta 80°C lo convierte en la opción ideal para aplicaciones de fresado dinámicas, como el mecanizado de piezas estructurales (SPM), corte de alta velocidad (HSC) o corte de alto rendimiento (HPC). Esto permite trabajar en componentes de alta calidad, ofreciendo una excelente seguridad en el proceso y altas tasas de arranque de viruta. Su versatilidad lo hace adecuado tanto para operaciones de desbaste como para semiacabado y acabado.

Portaherramientas UNIQ DReaM, 4,5°: Visionario, flexible y económico.

El portaherramientas UNIQ DReaM de 4,5° está diseñado específicamente para aplicaciones de escariado y taladrado, así como para trabajos de acabado. Su estructura optimizada ofrece una máxima rigidez y un contorno de interferencia mínimo gracias a la sujeción en el collar HSK y al eficiente uso de material. El diseño exterior del portaherramientas UNIQ DReaM sigue fielmente la norma DIN 69882-8 para portaherramientas térmicos, lo que facilita la transición de la tecnología de ajuste por contracción a los portaherramientas hidráulicos sin complicaciones.
